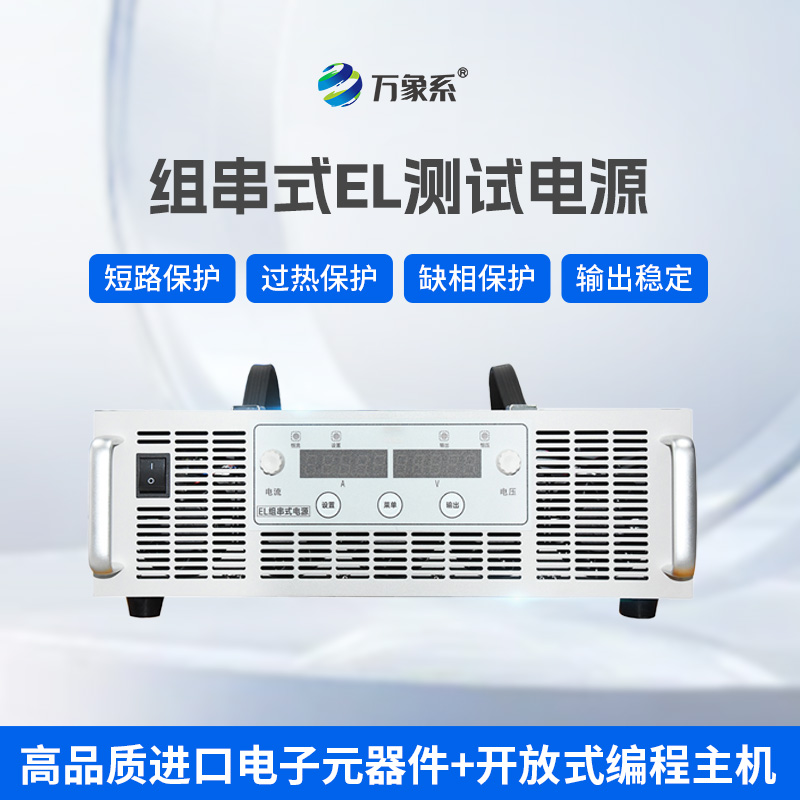

組串式EL測試電源

【產品簡介】組串式EL測試電源又稱組串電源，組串式EL測試電源主要用于太陽能光伏電站組件中電池板的質量和性能的監測，通過組串鏈接多個組件，提高電壓來激發光致和發光現象，來評估電池板的質量，可提高電源的穩定性和安全性能，是一種專用的電源設備。

產品型號：WX-150050

產品價格：電議

產品品牌：萬象系

電話：13276361891

產品詳情

一、組串式EL測試電源產品簡介

組串式EL測試電源又稱組串電源，組串式EL測試電源主要用于太陽能光伏電站組件中電池板的質量和性能的監測，通過組串鏈接多個組件，提高電壓來激發光致和發光現象，來評估電池板的質量，可提高電源的穩定性和安全性能，是一種專用的電源設備。

組串電源為我司針對光伏電站組串反向上電特性所研發，通過將交流電轉換為直流電輸入電池板激發電致發光，從而進行EL的內部缺陷測試。
WX-150050為研發型程控電源，通過程序軟件系統控制組串電源的電性能與保障措施。其pro版本為高品質軟件配置，選用更高品質的進口電子元器件搭配開放式編程主機，可更好的保障組串檢測穩定性與安全性。
二、組串式EL測試電源技術參數

1、EL組串電源光伏用

規格	WX-150030	WX-150050	WX-150010
電能參數	0～1500V；0～3A	0～1500V；0～5A	0～1500V；0～10A
品質	程控線性國產	程控定制進口	程控定制進口
場景	EL檢測儀單塊/組串測試	EL檢測儀單塊/組串測試	EL檢測儀+無人機EL測試
電壓輸出	0～1500V	0～1500V	0～1500V
電壓精度	1V	0.001V	0.001V
補償電壓	12V	96V	96V
電流輸出	0～3A	0~5A	0～10A
電流精度	0.1A	0.001A	0.001A
電能精準度	±0.1A；±1V	±0.001A；±0.001V	±0.001A；±0.001V
功率輸出	0～4.5KW	0～8KW	0～16KW
功率穩定度	±0.1%	±0.002%	±0.002%
輸出精度	±0.1%	±0.001%	±0.001%
輸出效率	＞80%	＞95%	＞95%
輸出線性調整率	±0.5%	±0.005%	±0.005%
輸出負載調整率	±0.5%	±0.005%	±0.005%
輸入電壓	220VAC	380VAC	380VAC
輸入頻率	50/60Hz	50/80Hz	50/100Hz
輸入功率因子	＞0.75	＞0.5	＞0.5
上電時間	手動控制	程控定時自動上電自動斷電
絕緣耐壓輸入對輸出	2500VDC
絕緣耐壓輸出對外殼	500VDC
OVP調節范圍	0-100%前面板調節（或數字接口）
OVP調節精度	±1%額定值

2、EL組串電源/程控系統

規格	WX-150030	WX-150050	WX-150010
程控控制系統	控制電流電壓輸出、監測電源工作狀態	程控面板可直接設定電源各項程控指標
程控遠程接口	RS-485C，模擬量接口（0-10V）
程控控制面板	-	電源面板可進行程序編程，控制電源通斷電時間、定時上電、保護閥值等
逆電流保護	-	可設定逆電流阻抗閥值，預防組串電流倒灌
短路保護	光伏組串反接短路保護，預防光伏組件擊穿二極管
程控緩沖保護	-	緩存式光伏組串通斷電，預防大電流直上擊穿光伏板
程控穩態輸出	-	根據組串不同功率組件自適應匹配電流電壓（避免擊穿組件二極管）
數字電壓編程精度	-	±0.001%	±0.001%
數字電流編程精度	-	±0.001%	±0.001%
程控上升時間	-	0～10s可設定
程控下降時間	-	60ms（空載）；250ms（負載10%）；2.5s（滿載）
電壓波動控制	0.1V/ms～10V/ms	0.001V/ms～0.002V/ms
電流波動控制	0.1A～0.2A	0.001A～0.01A，or 1NF
波動控制最小時間	5ms	0.1ms
面板顯示	數顯絕緣操控面板	主機程控面板
面板控制	-	可設置電源電流電壓保護極限值OVP
光伏EL上電特性	高低電流切換測試（手動切換）	高低電流切換測試（程序自動切換）
同步上電組件數量	可同步完成1～32塊光伏板（1500V內）檢測供電接入
光伏上電接入端口	匯流箱/ 逆變器 / 組串端口 / 組件端口
穩態輸出模塊	-	穩定上電組串內各組件電能參數平均一致（防光伏板擊穿）
恒溫控制模塊	風冷持續散熱控溫	程序電子控溫45°C 可保障24小時不間斷工作
過載保護	-	可設定過載閥值，輸出過載自動停止，以防燒毀供電方空開變壓器
輸出短路自動保護	保護因電站線路或組件組串?dāng)嗦吩斐傻碾娫垂收吓c人身危險，電源自動斷電
輸入電壓自動保護	-	可保護因輸入電壓波動過大造成的電源元器件燒毀
缺相保護	可保護因三相斷路造成的電源損壞與事故
內部過熱保護	可根據內部溫度動態散熱確保不會因溫度過高燒毀電源
高壓隔離保護	確保整機外殼與面板的操作人員高壓電工作安全
輸入線	2米（6平方）
接線方式	AC220	三相三線+地線
體積重量	430x88x450mm；13kg	17kg	26kg

注：組串電源為大功率直流輸出電源，屬于高壓裝備，程控系統針對光伏電站場景所定制，可更好的保障現場人工施工的安全性。但高壓設備仍屬于高危高風險裝備，請嚴格按照操作說明，規范接線規范操作。在電源發生保護的情況下第一時間聯系廠家解決，切勿擅自接線操作，以防發生危險！！！
